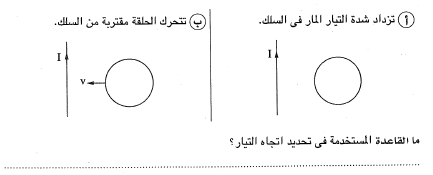

سلك مستقيم يمر به تيار كهربى موضوع بالقرب منه حلقة معدنية

حدد على الرسم اتجاه التيار المستحث المتولد فى الحلقة المعدنية عندما

ما القاعدة المستخدمة فى تحديد اتجاه التيار ؟

...........................................................................................

............................................................................................

قارن بين

اختر الاجابة الصحيحة . فوتونان النسبة بين تردديهما كنسبة 2 : 1  تكون النسبة

بين طاقتيهما كنسبة ....................

• 1 : 1
• 2 : 1
• 2 : 1
• 1 : 4

اجب عن سؤال واحد فقط مما ياتى

1. اذكر عاملين تتوقف عليهما . قيمة شدة التيار فى الملف الثانوى لمحول مثالى
2. اذكر عاملين تتوقف عليهما : القوة الدافعة الكهربية المستحثة المتولدة فى ملف الدينامو

..............................................................................................................

..................................................................................................................

.................................................................................................................

اجب عن سؤال واحد فقط مما ياتى

1. ما المقصود ب : الجهد الحاجز فى الوصلة الثنائية ؟
2. ما المقصود ب :الاتزان الديناميكى الحرارى لبللورة سيليكون نقى ؟

............................................................................................................

..........................................................................................................

اجب عن سؤال واحد فقط مماياتى :

1. علل : انعدام التيار فى السلك المستقيم اسرع منه فى ملف قلبه هوائى وانعدام التيار فى الملف ذى القلب الهوائى اسرع منه  فى ملف ملفوف حول قلب من الحديد
2. علل : لا تتولد التيارات الدوامية فى الكتل المعدنية الثابتة الا اذا كان المجال المغناطيسى المؤثر عليها متغير الشدة

...........................................................................................

.............................................................................................

.............................................................................................

فى تجربة لتعيين مقاومة مجهولة باستخدام قانون اوم لكل من السلكين b . a

اخذت القراءات الاتية

السلك b

السلك a

ارسم العلاقة البيانية بين فرق الجهد v    على المحور الراسى شدة التيار 1 على

المحور الافقى لكل من السلكين بنفس مقياس الرسم موضحا العلاقة الاولى

بالحرف a والثانية بالحرف b واذا كان السلكان b . a  من نفس المادة ولهما

نفس الطول ولكن يختلف قطراهما . استنتج من الرسم البيانى ايهما يكون اكبر سمكا ولماذا ؟

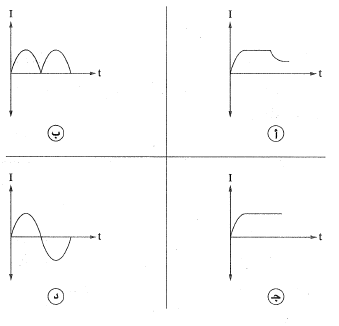

اختر الاجابة الصحيحة : عند اهتزاز مغناطيس معلق بنايض بحركة توافقية

بسيطة فى اتجاه عمودى على مستوى حلقة معدنية موضوعة افقيا كما بالشكل

يتولد فى الحلقة تيار تاثيرى تتغير شدته مع الزمن طبقا للمنحنى ................

الشكل المقابل يمثل ظاهرة ما :

• ما اسم هذه الظاهرة ؟ وما الخاصية التى تثبتها ؟
• هل تزداد سرعة الالكترون بعد تشتته ؟ ولماذا

• ..............................................................................................

  ...........................................................................................

  ............................................................................................

  ...........................................................................................

1. الشكل المقابل يوضح رسم تخطيطى لانبوبة شعاع الكاثود

*اكتب اسماء الاجزاء b . a

*اذكر احد تطبيقات انبوبة شعاع الكاثود فى الحياة العملية

*ما وظيفة الالواح x . y  ؟
