باستخدام قانونى كيرشوف مع الالتزام

باتجاهات التيارات والمسارات الموضحة فى

الدائرة احسب قيمة المقاومة R وقيمة القوة

الدافعة للبطارية V_B

.........................................................................................................

........................................................................................................

...........................................................................................................

.........................................................................................................

اختر الاجابة الصحيحة : يوضح الشكل المقابل دائرة كهربية تحتوى

على مصباح كهربى ووصلة ثنائية فعند غلق المفتاح K  تكون ...................

اكتب المصطلح العلمى : نسبة تيار المجمع الى تيار الباعث عند ثبوت

فرق الجهد بين القاعدة والمجمع

...............................................................................

.....................................................................................

اختر الاجابة الصحيحة . فى الشكل المقابل سلكان مستقيمان متوازيان

A .B بهما تيار كهربى 21 .1  على الترتيب فتكون قيمة كثافة الفيض

اكبر ما يمكن عند النقطة ...........................

• X
• Y
• Z
• K

اجب عن سؤال واحد فقط مما ياتى

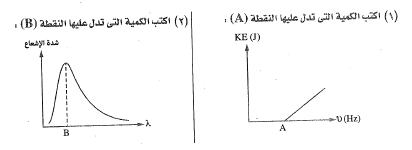

اجب عن سؤال واحد فقط مما ياتى

1. علل : يوجد طيف خطى للاشعة السينية مميز لمادة الهدف
2. علل : لا يصدر الطيف الخطى من المادة الا اذا كانت فى صورة ذرات منفصلة او فى الحالة الغازية تحت ضغط منخفض

.........................................................................................................

........................................................................................................

...........................................................................................................

.........................................................................................................

ج

اجب عن سؤال واحد فقط مما ياتى :

1. اكتب المصطلح العلمى :ظاهرة تولد قوة دافعة كهربية مستحئةوكذلك تيار مستحثفى ملف فى دائرة مغلة اثناء ادخال مغناطيس فيه او اخراجه منه
2. اكتب المصطلح العلمى : النسبة بين الطاقة الكهربية المتولدة فى الملف الثانوى الى الطاقة الكهربية المستنفذة فى الملف الابتدائى فى نفس الزمن

................................................................................................

....................................................................................................

.........................................................................................................

.......................................................................................................

اختر الاجابة الصحية : فى الشكل المقابل اذا كانت جهود النقاط D,C,B هى 6V,10V,4V على الترتيب , فان جهد النقطة A= .............

• 8V
• 10V
• 12V
• 16V

ملف يتكون من 200 لفة مساحة مقطع كل منها 2/11M₂ ­موضوع فى مجال مغناطيسى ثابت كثافة فيضة يدور بترد 50دورة / ث وصل طرفاة على التوالى بمكثف وملف حث فكانت المفاعلة السعوية للمكثف140Ω والمفاعلة الحثية للملف 110Ωوكانت المقاومة  الا ومية فى الدائرة 40Ωاحسب شدة التيار المار فى الدائرة

................................................................................

...................................................................................

....................................................................................

..................................................................................

اجب عن سؤال واحد فقط مما ياتى

1. وضح برسم تخطيطى كامل البيانات : انبوبة كولدج لتوليد الاشعة السينية
2.  وضح برسم تخطيطى لمستويات الطاقة عدد خطوط الطيف المحتمل انبعاثها فى طيف ذرة الهيدروجين  بفرض ان الالكترون يمكن ان ينتقل بين اى مستوين من N الى K

................................................................................

...................................................................................

....................................................................................

..................................................................................
