بوسى
منذ 6 سنوات
اجابة 1
مشاهدة
5
فى دائرة تيار متردد تحتوى على ملف حث ومكثف ومقاومة اومية متصلة معا على التوالى وجد ان كل
من المفاعلة الحثية (XL) والمفاعلة السعوية (XC) تتغير مع التردد (f) تبعا للجدول التالى
|
40 |
35 |
30 |
25 |
20 |
15 |
10 |
5 |
F(Hz) |
|
36 |
13.5 |
27 |
22.5 |
18 |
13.5 |
9 |
4.5 |
XL(Ω) |
|
9 |
10.3 |
12.1 |
14.5 |
18 |
24.1 |
36.2 |
72.4 |
Xc(Ω) |

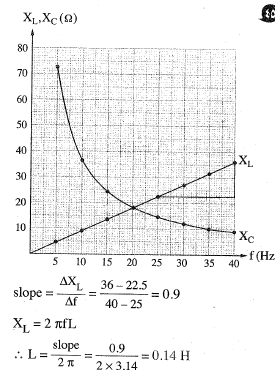

ارسم العلاقة البيانية بين كل من المفاعلة الحثية (XL) والمفاعلة السعوية (XC) على المحور الراسى
التردد (f) على المحور الافقى ومن الرسم اوجد معامل الحث الذاتى للملف ( علما بان : л=3.14 )
