دينامو تيار متردد يتكون ملفه من 20 لفة مساحة كل منها 0.08m2 يدور داخل مجال مغناطيسى منتظم كثافة فيضة B والجدول الاتى يوضح العلاقة بين emf العظمى الناتجة من الدينامو والسرعة الزاوية ώ التى يدور بها الملف
|
64 |
56 |
48 |
40 |
32 |
emfmaxV |
|
800 |
700 |
600 |
500 |
400 |
ώ(rad/s) |

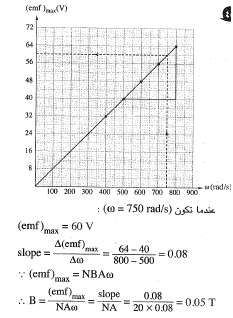

ارسم العلاقة البيانية بحيث تكون emfmax على المحور الراسى السرعة الزاوية ώ على المحور
الافقى ومن الرسم البيانى اوجد قيمة emfmax عندما تصبح السرعة الزاوية 70rad/s وكثافة
الفيض المغناطيسى المؤثرة على الملف
