جلفانومتر حساس يمكنه قياس شدة تيار اقصاه Ig وصلت معه عدة مقاومات مضاعفة للجهد ( كل على حدة ) لتحويله على فولتميتر يسجل جدول التالى العلاقة بين اقصى فرق جهد يقيسه الفولتميتر V بالفولت والمقاومة الكلية للفولتميتر R بالاوم :
|
300 |
250 |
200 |
150 |
100 |
فولت V |
|
1500 |
1250 |
1000 |
750 |
500 |
اوم R |

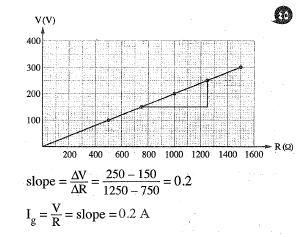

ارسم العلاقة البيانية بين V على المحور الراسى R على المحور الافقى
ومن الرسم البيانى اوجد مدى قياس الجلفانومتر Ig
