فى الدائرة الموضحة بالرسم :
عند فتح المفتاح K كانت قراءة الفولتميتر 1.6 فولت وعند غلقه انخفضت
قراءة الفولتميتر الى 1.5 فولت ... ماقيمة المقاومة الداخلية للبطارية
اجابة (2)

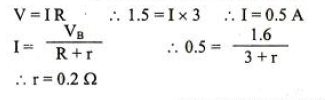

عندما يكون K مفتوحا فان : VB=1.6volt\therefore
عند غلق المفتاح k فان : قراءة الفولتميتر = فرق الجهد بين طرفى المقاومة 3 اوم
V=IR\ \ \ \therefore1.5=I\times3\ \ \therefore I=0.5A
I=\frac{VB}{R+r}\ \ \ \ \ \ \ \ \ \ \ \ \therefore0.5=\frac{1.6}{3+r}
\ \ \ \ \ \ \ \therefore r=0.2\Omega
