فى تجربة لتعيين مقاومة مجهولة باستخدام دائرة قانون اوم لكل من السلكين A. B اخذت القراءات الاتية

(A)

فرق الجهد (V )	0.5	1.0	1.3	1.6
شدة التيار I	0.32	0.63	0.82	1.0

(B)

فرق الجهد (V)	0.4	0.9	1.4	2.0
شدة التيار I	0.12	0.28	0.44	0.63

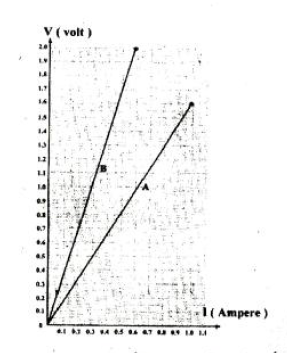

ارسم الشكل البيانى لناتج التجربتين بحيث يكون فرق الجهد V المحور الراسى وشدة التيار I على المحور

الافقى على ورقة رسم بيانى واحدة وبنفس مقياس الرسم

1-من الرسم البيانى استنتج اى السلكين اكبر مقاومة ولماذا

2-اذا كان السلكان A.B من نفس المادة ولهما نفس الطول ولكن يختلف قطراهما فبين ايهما يكون

اكبر سمكا . ولما ذا ؟

0 0

ا-

1- من الرسم البيانى يتضح ان ميل الخط المستقيم B اكبر

من ميل الخط المستقيم للسلك A حيث ان :

ميل الخط المستقيم = مقاومة السلك

\therefore مقاومة السلك B اكبر

2- بما ان المقاومة RJJKHSF U;SDH LU LSHPM HGLR'U ش

\because slope\ A\ =\ \frac{1.3-1}{0.82-0.63}=1.579\Omega

slope\ B\ =\ \frac{2-1.4}{0.63-0.44}=3.529\Omega

\therefore السلك A اكبر سمكا لانه اقل مقاومة

بوسى منذ 8 سنوات
