ا-
الجدول التالى يبين العلاقة بين كثافة الفيض (B ) لمجال مغناطيسى يمكن تغيير شدتة وعزم الازدواج \tau المؤثر على ملف
مستطيل يحمل تيار I وعدد لفاتة N ومساحة مقطعة A وموضوع بحيث يكون مستواة موازيا للمجال
| 0.8 | 0.6 | 0.5 | X | 0.2 | 0.1 | كثافة الفيض المغناطيسى B تسلا |
| 160 | Y | 100 | 80 | 40 | 20 | عزم الازدواج \tau نيوتن متر |

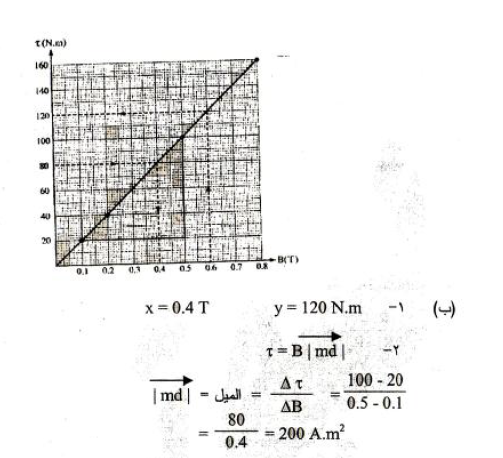

ا) ارسم العلاقة البيانية بين عزم الازدواج \tau على المحور الراسى . كثافة الفيض المغناطيسى (B ) على المحور الافقى
(ب) من الرسم اوجد
1-قيمة X . Y
2- عزم ثنائى القطب المغناطيسى
