وضع سلك طوله 6m عموديا على فيض مغناطيسى عندما تتغير شدة التيار I المار فيه ثم حساب
القوة F المؤثرة عليه فكانت النتائج كما بالجدول التالى
1.8 | 1.5 | 1.2 | 0.9 | 0.6 | 0.3 | (F (N |
3 | 2.5 | X | 1.5 | 1 | 0.5 | (I(A |

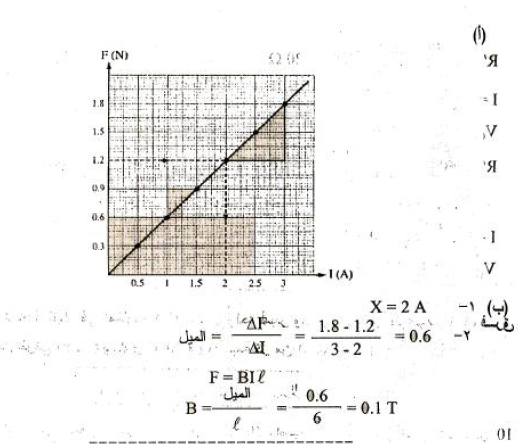

ارسم العلاقة البيانية بين القوة F على المحور الراسى وشدة التيار I على المحور الافقى :
ومن الرسم اوجد :
1- قيمة X
2- كثافة الفيض المغناطيسى
