سلك مستقيم طوله 1 متر يمر به تيار كهربى شدته 20 امبير موضوع فى مجال مغناطيسى منتظم
كثافة فيضه B فكانت العلاقة بين القوة المؤثرة على السلك بالنيوتن F وجيب الزاوية بين اتجاه
المجال والسلك $\theta$θ sin كما بالجدول التالى :
| A | 2.7 | 2.4 | 1.8 | 1.5 | 1.2 | 0.6 | (F(N |
| B | 0.9 | 0.8 | 0.6 | 0.5 | 0.4 | 0.2 | sin $\theta$θ |

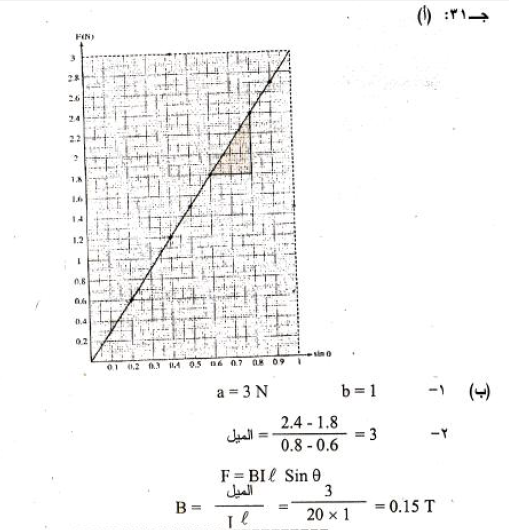

1- ارسم علاقة بيانية بين F على المحور الصادى . sin$\theta$θ على المحور السينى
2- من الرسم البيانى اوجد :-
1- قيمة a.b عندما يكون السلك عموديا على المجال المغناطيسى
2- كثافة الفيض المغناطيسى B
