بوسى
منذ 8 سنوات
اجابة 1
مشاهدة
160
فى تجربة لتعيين قيمة مقاومة مجهولة R باستخدام الدائرة الموضحة حصلنا على القراءات
الاتية
| 30 | 24 | 18 | 12 | 6 | قراءة الفولتميتر (V)بالفولت |
| 500 | 400 | 300 | 200 | 100 | قراءة الجلفاتومتر ( G) بالمللى امبيير |

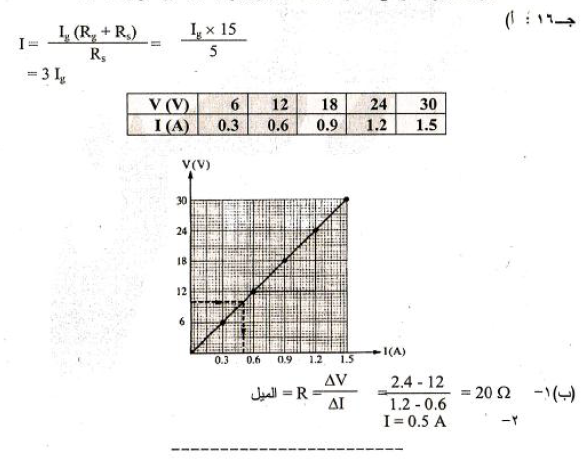

ا- ارسم العلاقة البيانية بين فرق الجهد V بين طرفى المقاومة R على المحور الراسى . شدة التيار
I المار فى المقاومة R على المحور الافقى .
ب- من الرسم اوجد
1- قيمة المقاومة R
2- شدة التيار بالامبير المار فى المقاومة R عندما يكون فرق الجهد بين طرفيها 10V
