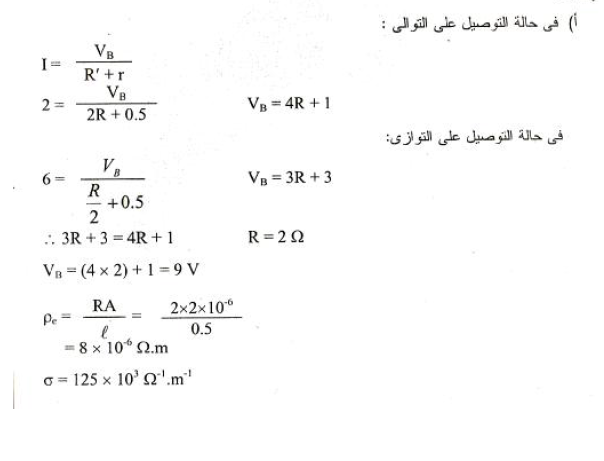

ا- فى حالة التوصيل على التوالى :
I\ =\ \frac{VB}{R+r}
2= I\ =\ \frac{VB}{2R+0.5}\ \ \ \ \ \ \ \ \ \ \ \ VB=\ 4R\ +1
فى حالة التوصيل على التوازى :
6= I\ =\ \frac{VB}{\frac{R}{2}+0.5}\ \ \ \ \ \ \ \ \ \ \ \ VB=\ 3R\ +3
\therefore\ 3R+3=4R+1\ \ \ \ R=2\Omega
ر9=1+(V B=(4×2
Pe=\frac{RA}{e}=\frac{2\times2\times10}{0.5}
= 8×10-6 \Omega m
\sigma=125\times10\Omega\ m
