ملف يمر به تيار كهربى موضوع فى مجال مغناطيسى فتاثر بعزم اذدواج وكانت قيم عزم الازدواج
\iota وجيب زاوية الدوران sin \theta كما فى الجدول التالى :
| 64.8 | 54 | 43.2 | 18 | 7.2 | \iota\left(N.m\right) |
| 0.9 | 0.75 | 0.6 | 0.25 | 0.1 | sin \theta |

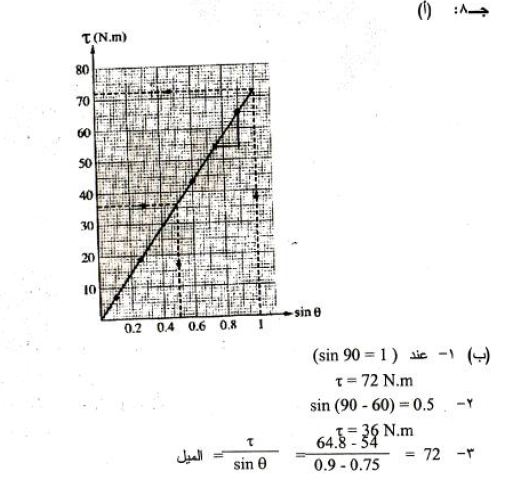

ا- ارسم العلاقة البيانية بين \theta sin على المحور السينى \iota على المحور الصادى
ب- من الرسم اوجد :
1- اقصى عزم ازدواج يتاثر به الملف
2- عزم ازدواج المؤثر على الملف عندما يصنع مستواه زواية 60 مع اتجاه خطوط الفيض
3- كثافة الفيض المغناطيسى B اذا كانت شدة التيار 2A وعدد لفات الملف 200 لفة ومساحة وجه
الملف 0.01 m2
