س/ اذكر أهم الشروط الواجب توافرها في :

1-رؤية تفاصيل جسم دقيق .
2- حدوث أشعة الليزر .
3-الحصول علي تيار مستحث
4-الحصول علي الأشعة السينيةX -Ray.
5-حدوث حث متبادل بين ملفين
6-مرور تيار في الملف الابتدائي للمحول  .
7-طيف خطى مميز لعنصر ما.
8-طيف نقى بواسطة الاسبكترومتر.
9-ذرة مستقرة ( اذكر شرطين )
10-ليتقدم فرق الجهد على التيار بمقدار 90 ْفى دائرة تيار متردد .
11-ليتأخر فرق الجهد على التيار بمقدار 90 ْفى دائرة تيار متردد .
12-ليتقدم فرق الجهد على التياربمقدار 90 ْفى دائرة تيار متردد بها ملف ومكثف ومقاومة متصلة على التوالى.


س/ اذكرالاستخدامات الاتية :

1-المقاومة المتصل على التوازى مع سلك الأيريديوم البلاتينىفى الاميتر الحرارى.

2-الملف الزنبركى فى الأميتر الحرارى.

3-الاميتر الحرارى .

اختر الاجابة الصحيحة : الشكل المقابل يمثل دائرة ملف ابتدائى متصل باميتر

مجاورة لدائرة ملف ثانوى متصل بجلفانومتر اى من الجمل التالية لا يمثل

نتيجة صحيحة لغلق المفتاح K ؟ ..................

• نمو قراءة الاميتر ببطء
• انحراف مؤشر الجلفانومتر لحظيا ثم عودته للصفر
• تولد شرارة كهربية عند المفتاح

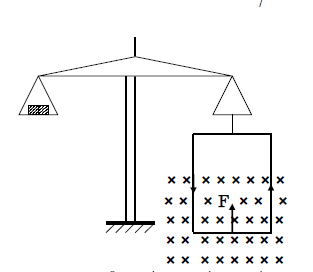

فى تجربة لقیاس كثافة الفیض المغناطیسى بالمیزان
الحساس الموضح بالشكل علق ملف مستطیل
طولھ 40 سم و عرضھ 10 سم من منتصف
العرض فى كفة میزان وأمر بھ تیار كھربى شدتھ
1 أمبیر و كانت عدد لفات الملف 10 لفة و الملف
یوضع عمودیا على مجال مغناطیسى و یكون الضلع
العلوى خارج المجال كما بالشكل و القوة المؤثرة
على الضلع السفلى إلى أعلى و إتزن المیزان .
ثم عند عكس إتجاه التیار إختل المیزان و أضیفت
أثقال مقدارھا 20 جم فى الكفة الأخرى حتى

یعود الإتزان . إحسب كثافة الفیض المغناطیسى

[ 0.1 تسلا ] ( 10 م / ث ٢ = g )

سلك معدنى ملفوف على ھیئة ملف دائرى نصف قطره 3.14 سم و عدد لفاتھ 3 لفة عندما یمر فیھ تیار كھربى ینشأ عند مركزه
مجال مغناطیسى كثافة فیضھ 4 103 وبر / م ٢ إذا شد الملف لیصبح سلكا مستقیما و أمر بھ نفس التیار و وضع فى اتجاه ×
یمیل بزاویة . ˚30 على اتجاه مجال مغناطیسى كثافة فیضھ 1.2 وبر / م ٢ .احسب مقدار القوة المؤثرة على السلك
1.775 نیوتن ] ] ( \ \pi = 3.14 )
ملف مستطیل مساحة وجھھ CM50 مكون من 100 لفة وضع فى محال مغناطیسى منتظم كثافة فیضھ 5 تسلا و یمر بھ تیار
شدتھ 1.2 أمبیر أوجد عزم ثنائى القطب المغناطیسى ثم أوجد عزم الإزدواج المؤثر على الملف فى الحالات الآتیة :
1 – إذا كان مستوى الملف موازیا لاتجاه الفیض المغناطیسى .
2 – إذا كان مستوى الملف عمودیا على اتجاه الفیض المغناطیسى .

3-عندما یصنع مستوى الملف زاویة20 مع خطوط الفیض المغناطیسى

[ N.m2.819 , 0 , 3 N.m , 0.6 A.m2 ]

سلكان طویلان و متوازیان یحمل كل منھما تیارا شدتھ 10 أمبیر و المسافة بینھما 20 سم احسب كل من :
1 – القوة التى یؤثر بھا أحد السلكین على وحدة الأطوال من الآخر .
- 2 – ما نوع القوة بین السكین إذا كان التیار المار فیھما فى اتجاھین متعاكسین .

[ ⁴ 10 نیوتن و ھى قوة تنافر ]
37 . سلك مستقیم مقاومتھ 16 اوم ثنى على شكل حلقة دائریة قطرھا 2 سم كما ھو موضح بالشكل و تتصل ببطاریة قوتھا الدافعة 12
فولت و مقاومتھا الداخلیة 2 اوم .
: احسب كثافة الفیض فى مركز الحلقة عندما یكون المفتاح K
1 - مفتوح . 2 – مغلق .
[10x 3.77 ^{- 5} تسلا , 0 ]

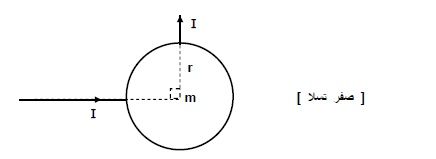

حلقة من سلك منتظم المقطع لھ مقاومة یمر التیار كما بالشكل احسب كثافة الفیض فى المركز M

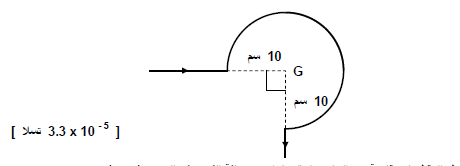

سلك على ھیئة قوس من دائرة كما بالشكل الموضح یمر بھ تیار كھربى شدتھ 7 امبیر احسب كثافة الفیض عند نقطة G

\left(\mu=4\pi\ \times10-7\ Wb\ -Am\right)

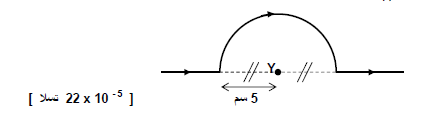

احسب كثافة الفیض عند نقطة Y لسلك كما بالشكل یمر بھ تیار 35 أمبیر .

\left(\mu\ =\ 4\pi\ \times10-7\ wb\ -Am\right)

[^5-10×22 تسلا ]

وصل سلك مستقیم A طولھ 10m و مساحة مقطعھ ² m 7\times10-4 مقاومتھ النوعیة m \Omega\ \ 35\times10-5 ببطارية
قوتھا الدافعة الكھربیة 60v و مقاومتھا الداخلیة \Omega\ 1 ثم وضع سلك آخر B موازیا للسك A و یبعد عنھ فى الھواء مسافة
10 یمر بھ تیار شدتھ 2A احسب القوة المغناطیسیة التى یتأثر بھا سلك ثالث C طوله 1متر و یمر بھ تیار شدتھ 5A
و موضوع عند منتصف المسافة بین السلكین ( A , B ) علما بأن اتجاه التیار المار فیھما واحد و اتجاه التیار فى السلك C
. مضاد لھما

[ 2 × 10-5N ]
