15 . إذا امر تیار كھربى فى ملف بداخلھ قلب من الحدید فإنھ یتمغنط .
كیف تفسر لزمیلك السبب عندما أجرى ھذه التجربة و لم یتمغنط القلب الحدیدى ؟

16. فى الشكل المقابل :
ملف حلزونى بداخلھ قلب من الحدید المطاوع و مغناطیس
أذكر فى اى من الحالات الآتیة یتولد فى الملف قوة دافعة
كھربیة مستحثة مبینا نوع القطب المغناطیسى الناشئ
من التیار المستحث فى الملف جھة المغناطیس ،
و أى منھا لا یتولد بھ أى قوة دافعة كھربیة مستحثة :
1 – حركة المغناطیس أفقیا مقتربا من الملف و الملف ساكن .
2 – حركة المغناطیس أفقیا مبتعدا من الملف و الملف ساكن .
3 – حركة الملف أفقیا مقتربا من المغناطیس و المغناطیس ساكن .
4 – حركة الملف أفقیا مبتعدا من المغناطیس و المغناطیس ساكن .
5 – حركة المغناطیس أفقیا مبتعدا من الملف و الملف یتحرك مبتعدا أیضا عن المغناطیس .
6 – حركة المغناطیس أفقیا مقتربا من الملف و الملف یتحرك مقتربا أیضا من المغناطیس .
7 – حركة الملف و المغناطیس معا جھة الیمین بنفس السرعة .
8 – حركة الملف و المغناطیس معا جھة الیسار بنفس السرعة .
9 – حركة المغناطیس حركة دورانیة حول محوره ( حول محور موازى لطولھ )

. ( الكھرباء المتحركة تحدث مجالاً مغناطیسیا و المغناطیس المتحرك یحدث تیارا كھربیا )
اشرح ھذه العبارة مؤیدا إجابتك بتجارب عملیة ثم أذكر قاعدة لتحدید اتجاه كل من المجال و التیار الناتجین .
7. صف مع الرسم تركیب الدینامو البسیط و استنتج القانون لحساب القوة الدافعة المستحثة المتولدة فى ملفھ فى أى لحظة .
8. اشرح عمل دینامو التیار المتردد متتبعا تغیرات التیار المتولد فى ملفھ خلال دورة كاملة .
9. وضح بالرسم فقط تغیرات التیار المتولد فى ملف الدینامو خلال نصف دورة فقط من الوضع الذى یكون فیھ مستوى الملف موازى
للمجال المغناطیسى .
10 . أثبت أن :
متوسط( e . m . f خلال نصف دورة تتعین من العلاقة $\left(e.m.f\right)\ =\ 2\left(e.m.f\right)\max\ \ \ \pi$(e.m.f) = 2(e.m.f)max   π​
11 . أذكر ثلاث طرق لزیادة القوة الدافعة المستحثة فى ملف عندما یتحرك بالقرب من مغناطیس .
12 . یوجد فى المحولات ثلاث نقاط أساسیة یتم مراعاتھا عند التصمیم لتقلیل الفقد فى الطاقة الكھربیة .
ما ھى النقاط و ما دورھا فى فقد الطاقة ؟
13 . كیف نحصل على :-
1 – خطوط فیض مغناطیسى على ھیئة أنصاف أقطار فى الجلفانومتر ذو الملف المتحرك ؟
2 – محول كھربى ذو كفاءة عالیة ؟
3 – ق . د . ك مستحثة عملیا باستخدام ملفین متجاورین ؟

1. لدیك ملف ثانوى یتصل طرفاه بجلفانومتر حساس و ملف إبتدائى قابل للحركة داخل و خارج الملف الثانوى و یتصل بھ على التوالى
مصدر كھربى مستمر و مقاومة متغیرة . فسر ماذا یحدث فى الحالات :-

1 – عند قفل أو فتح دائرة الملف الإبتدائى و ھو داخل الملف الثانوى ؟
2 – زیادة أو نقص شدة التیار الملف الإبتدائى و ھو داخل الملف الثانوى ؟
3 – إخراج أو إدخال الملف الإبتدائى من الملف الثانوى ؟
2. استنتج العلاقة بین القوة الدافعة الكھربیة المتولدة بالحث الذاتى فى ملف و معدل التغیر فى شدة التیار المار بھ .
3. استنتج علاقة لحساب ق . د . ك المستحثة المتولدة فى سلك مستقیم .
4. أذكر القانون لحساب معامل الحث الذاتى لملف , و من القانون استنتج الوحدة العملیة لقیاس ھذا المعامل . و ما ھى العوامل المؤثرة على
ھذا المعامل ؟

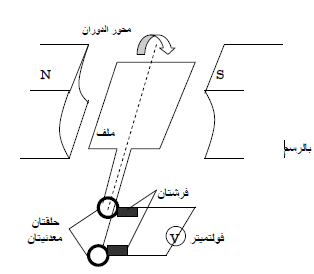

5. الشكل المقابل یمثل دینامو بسیط , أراد
طالب تحویلھ إلى موتور یعمل بالتیار
المستمر فقام طالب باستبدال الفولتمیتر
ببطاریة و مفتاح و عندما أغلق المفتاح
لم یدر الملف :
1 ) ما سبب ذلك ؟
2 ) كیف تساعد الطالب لیدور الملف ؟ وضح بالرسم

ماذا یحدث لكل مما یأتى تحت الظروف الموضحة .....؟ 
1. قدرة المحرك الكھربى عندما یزید عدد الملفات التي یتركب منھا الجھاز ؟
2. القوة الدافعة الكھربیة المتولدة فى الملف الثانوى لمحول عندما یوصل الملف الابتدائى بمصدر مستمر ؟
3. لو قطعنا تیار ملف لولبى فجأة ؟
4. تقریب ملف یمر بھ تبار كھربى من ملف آخر متصل بجلفانومتر حساس ؟
5. لو لف الملف الإبتدائى للمحول لفاً مزدوج ؟
6. استبدال الحلقتین المعدنیتین لدینامو تیار كھربى متردد بأسطوانة معدنیة مشقوقة إلى نصفین معزولین ؟
7. لو مر تیار كھربى متردد فى ملف الموتور ؟
8. القوة الدافعة الكھربیة الناتجة من الدینامو عندما یصبح مستوى الملف موازى لخطوط الفیض ؟
9. لو كان قلب المحول عبارة عن إسطوانة مصمتة من الحدید ؟
10 . لكفاءة المحول الكھربى عندما یرفع القلب الحدیدى الذى یربط الملفین الابتدائى والثانوى ؟
11 . لكفاءة المحول الكھربى عند استخدام أسلاك لملفیھ ذات مقاومة نوعیة عالیة ؟
12 . مرور تیار كھربى عالى التردد فى ملف یحیط بقطعة معدنیة ؟
13 . زیادة عدد لفات ملف الدینامو إلى الضعف و زیادة عدد دورات الملف خلال ثانیة أیضا للضعف بالنسبة للقوة الدافعة المستحثة
العظمى المتولدة فى ملف الدینامو ؟
14 . عند تعرض قطعة معدنیة لمجال مغناطیسى متغیر ؟
15 . لو استخدم عند أماكن الإنتاج محولات خافضة للجھد ؟
16 . لو وصل الملف الإبتدائى للمحول بمصدر تیار مستمر ؟
17 . نقل التیار المتردد مسافات بعیدة بدون رفع الجھد قبل نقلھ ؟

قارن بین كلاً مما یأتى : 
1. المولد الكھربى و المحرك الكھربى من حیث الإستخدام و فكرة العمل .
2. قاعدة فلمنج للید الیمنى و قاعدة فلمنج للید الیسرى من حیث استخدام كل منھما .
3. القلب المعدنى للملف فى كل من :-
1 – الجلفانومتر الحساس . 2 – دینامو التیار المتردد . 3 – المحول الكھربى .
4. المحول الكھربى ( الرافع , الخافض ) من حیث الغرض منھ عدد لفات كل من الملفین الإبتدائى و الثانوى .
5. ملفى المحول الكھربى رافع الجھد من حیث :-
1 – عدد اللفات . 2 – شدة التیار المار . 3 – القوة الدافعة الكھربیة عند طرفى الملف .
6. المحول الكھربى و المحرك الكھربى من حیث نوع التیار و الإستخدام .
7. قاعدة فلمنج للید الیمنى و قاعدة لنز من حیث استخدام كل منھما .
8. المحول الكھربى و فرن الحث من حیث فكرة العمل و الإستخدام .
9. مصباح الفلورسنت و ملف رومكورف من حیث فكرة العمل .
10 . المحرك الكھربى و فرن الحث من حیث نوع التیار المستخدم .
11 . مصباح الفلورسنت و فرن الحث من حیث فكرة العمل .

16. $\left(emf\right)=-N\ \frac{\Delta\phi}{\Delta t}$(emf)=−N ΔϕΔt​​$\frac{IsVs}{IpVp}$IsVsIpVp​​

17. $\left(e.m.f\right)\max\ \ \sin\ \ \left(2\pi\ f\ t\right)$(e.m.f)max  sin  (2π f t)​

18. $-\ L\ \frac{\Delta I}{\Delta t\ }$− L ΔIΔt ​​

$.$.​19 . جھاز یستخدم فى تحویل الطاقة المیكانیكیة إلى طاقة كھربیة مستحثة .

20. $N\ .A\ B\ .2\ \pi\ f\ \times\ \sin\theta$N .A B .2 π f × sinθ​

21. $2\pi f$2πf​

22. $\omega r$ωr​

N.A.B.$\omega$ω​ .23

24.یساوى عددیاً مقدار ق . د . ك . المتولدة بالحث الذاتى بین طرفى ملف حث عندما یتغیر تیاره بمعدل 1 أمبیر / ثانیة .
25 . معامل الحث لذلك الملف الذى تتولد ق . د . ك . بین طرفیھ بالحث الذاتى تساوى 1 فولت عندما یتغیر تیاره بمعدل 1 أمبیر / ثانیة

26.$\omega t$ωt​

أذكر المصطلح العلمى الدال على الآتى :- 
1. التیار المستحث الذى یتكون فى الملف الثانوي لحظة زیادة شدة تیار ملف ابتدائى متداخل معھ .
e . m f . = -l $\Delta I$ΔI​ / $\Delta t$Δt​ .2
3. القوة الدافعة المتكونة فى الملف الثانوى لحظة نقص شدة تیار ملف ابتدائى متداخل معھ .
4. التیارات الكھربیة المستحثة التى تتولد فى قطعة معدنیة نتیجة قطعھا لفیض مغناطیسى متغیر .
5. ظاھرة یبنى على اساسھا عمل مصباح الفلورسنت .
6. جھاز یعمل على رفع أو خفض ق . د . ك المترددة .
7. جھاز یستخدم كملف إشعال فى آلات الإحتراق الداخلى كالسیارات .
8. ظاھرة تكون ق . د . ك . بین طرفى ملف حث نتیجة تغیر شدة التیار الذي یمر بھ .
9. یكون اتجاه التیار المستحث بحیث یضاد التغیر المسبب لھ .
10 . التیار الكھربى الذى تتغیر شدتھ و اتجاھھ دوریا مع الزمن .
11. $-M\ \frac{\Delta I1}{\Delta t}$−M ΔI1Δt​​
12 . اسطوانة معدنیة جوفاء مشقوقة طولیا إلى نصفین معزولین عن بعضھما تستبدل بالحلقتین المعدنیتین فى دینامو التیار المتردد .
13 . ظاھرة تكون ق . د . ك . بین طرفي موصل یقطعة عدد متغیر من خطوط الفیض .
14 . النسبة بین قدرة الملف الثانوى إلى قدرة الملف الابتدائي فى المحول .
15 . جھاز یبنى عملھ على الحث الكھرومغناطیسى

علل لما یأتى ............؟ 
1. یجب أن یلف السلك لفا مزدوجا فى بعض الإستعمالات ؟
2. لا یوجد محول مثالى ؟
3. توجد إشارة سالبة فى قانون فاراداى للحث المغناطیسى ؟
4. یكاد ینعدم مرور التیار الأصلى فى الملف الإبتدائى فى المحول رغم اتصال طرفیھ بمصدر التیار و ذلك عند فتح دائرة ملفھ الثانوى ؟
5. تستخدم فى الدینامو عدة ملفات بینھا زوایا متساویة ؟
6. تستخدم فى الموتور عدة ملفات بینھا زوایا متساویة ؟
7. تصنع أسلاك الملفات فى المحول الكھربى من النحاس ؟
8. یوصل طرفا ملف المحرك الكھربى بمقوم معدنى ( نصفى إسطوانة معزولین ) رغم أنھ یعمل بتیار مستمر ؟
9. قد یتحرك سلك معدنى مستقیم فى مجال مغناطیسى و لا یتولد بین طرفیھ قوة دافعة تأثیریة ؟
10 . یستمر ملف المحرك الكھربى فى الدوران عند مروره بالوضع الرأسى رغم ان عزم الإزدواج فى ھذا الوضع یساوى صفر ؟
11 . عدم توقف ملف الموتور الكھربى عند ملامستھ فرشتى الجرافیت للمادة العازلة بین نصفى الأسطوانة ؟
12 . لا یعمل المحول الكھربى بالتیار المستمر ؟
13 . لا یصل التیار إلى قیمتھ الثابتة التى یحددھا قانون أوم فى نفس لحظة إمراره فى ملف ، كما لا ینعدم التیار فى نفس لحظة قطعھ ؟
14 . المحول الكھربى الخافض یعطى تیار أكبر من التیار المغذى ؟
15 . تتولد قوة دافعة كھربیة مستحثة سواء بتقریب مغناطیس إلى ملف ثابت أو بتقریب الملف لمغناطیس ثابت ؟
16 . المحول الكھربى الرافع للجھد یكون خافض للتیار ؟
17 . إسطوانة الحدید المطاوع فى الجلفانومتر ذى الملف المتحرك مصمتھ و غیر مقسمة بینما إسطوانة الدینامو و الموتور مقسمة إلى
أقراص معزولة ؟
18 . تنقل القدرة الكھربیة من محطة تولید الكھرباء إلى المستھلك تحت فرق جھد عالى و تیار ضعیف ؟
19 . یستخدم محول رافع للجھد لنقل الطاقة الكھربیة من محطة التولید إلى أماكن الاستھلاك ؟
20 . القیمة المتوسطة لتیار متردد خلال دورة كاملة یساوى صفرا ؟
21 . یصنع شكل المحول على شكل شرائح رقیقة معزولة ؟
22 . ینعدم التیار فى السلك المستقیم أسرع من انعدامھ فى ملف حلزونى لحظة فتح الدائرة ؟
23 . مقاومة سلك مستقیم لتیار متردد أقل من مقاومتھ لنفس التیار إذا صنع على شكل ملف حلزونى ؟
24 . إذا كانت دائرة الملف الثانوى للمحول مفتوحة و وصل طرفا ملفھ الإبتدائى بمصدر كھربى عن طریق منصھر فإن سلك المنصھر لا
ینصھر إذا كان المصدر لتیار متردد و قد ینصھر إذا كان المصدر لتیار مستمر ؟
25 . ترتفع درجة حرارة قطعة معدنیة عند وضعھا داخل ملف یمر بھ تیار كھربى عالى التردد ؟
26 . عند اخراج القلب الحدیدى من الملف نلاحظ أن إضاءة المصباح تزداد ؟

متى تكون القیم التالیة تساوى الصفر........؟
1. عزم الإزدواج المسبب لدوران ملف الموتور ؟
2. القوة الدافعة الكھربیة المستحثة فى ملف الدینامو ؟
3. شدة التیار فى الملف الإبتدائى للمحول رغم اتصالھ بالمصدر الكھربى ؟
4. القوة الدافعة الكھربیة المستحثة فى سلك مستقیم یتحرك داخل مجال مغناطیسى ؟

1 . فى محطة تولید الطاقة تستخدم محولات ......... ( خافضة للجھد رافعة للجھد رافعة للتیار ) .
72 . قلب المحول الكھربى یكون على شكل ............
( شرائح رقیقة معزولة من النحاس , شرائح رقیقة معزولة من الحدید المطاوع , شرائح رقیقة معزولة من الحدید الصلب ) .

73 . یتولد فى الحلقة تیار كھربى مستحث عند تحركھا .................

......... ( لأعلى لأسفل یمین یسار دورانھا حول أحد أقطارھا
