سقط شعاع ضوئى أبیض على أحد أوجھ منشور رقیق من الزجاج زاویة رأسه (10°) ومعامل انكسار مادتھ
للضوء الأزرق ( ١.٦٦ ) ، وللضوء الأحمر ( ١.٥٥ ) . احسب :-
١ الإنفراج الزاوى فى المنشور .
٢ قوة التفریق اللونى للمنشور .

مولد كھربى بسیط للتیار المتردد عدد لفاتھ (N) لفة ومساحة مقطع كل منھا (A) متر ٢ یدور بتردد ثابت
F )ھرتز فى مجال مغناطیسى ثابت كثافة فیضھ (B) تسلا ، اثبت أن :-
لقوة الدافعة المستحثةا( emf) للحظیة ت عطى من العلاقة الأتیة :- ا
e\ m\ f\ =\ NBA\ \left(2Πf\right)\ \sin\ \left(2Πf\right)t

اذكر الأساس العلمى لعمل كل من :-
١ القطار الطائر .

٢ مصابیح الإضاءة العادیة .
٣ الغواصة .

٤ أفران الحث الكھرومغناطیسى

فى الشكل المقابل دائرة كھربیة تتكون من R3=2\Omega\ .\ R2=3\Omega.R1=6\Omega وبطاریة مقاومتھا
الداخلیة واحد أوم .فإذا كان التیار المار فىR1ساوى ( ١) أمبیر أحسب :-
. ( A ) ١- قراءة الأمیتر
. ( V ) ٢- قراءة الفولتمیتر
٣- القوة الدافعة الكھربیة للبطاریة .

اشرح مع الرسم تجربة عملیة تبین بھا أن الحجوم المتساویة من الغازات المختلفة تتمدد بمقادیر متساویة إذا
ارتفعت درجة حرارتھا بمقادیر متساویة ، (عند ثبوت الضغط ) .

ما المقصود بكل مما یأتى ؟
١ الاھتزازة الكاملة لجسم مھتز .
٢ الاتزان الدینامیكى (الحرارى) لبللورة سیلیكون نقى .
٣ قانون أفوجادرو .
٤ خاصیة اللزوجة لسائل .

١- اكتب وحدة واحدة مكافئة لكل مما یأتى ، مع ذكر الكمیة الفیزیائیة التى تقاس بھا .
أولا : نیوتن / متر@ ثانیا : ڤولت . ثانیة / أمبیر
٢- الشكل المقابل یبین وصلة ثنائیة متصلة على التوالى بمصباح یعمل على جھد مستمر .
أكمل الدائرة الكھربیة حتى یضئ المصباح

یمثل الجدول الآتى القیم اللحظیة لتیار متردد جیبى ناشئ عن دوران ملف الدینامو خلال نصف دورة :

ارسم العلاقة البیانیة بحیث یكون الزمن على المحور الأفقى . ومن الرسم البیانى أوجد :-
١- الزمن الدورى .
٢- التردد .
٣- القیمة الفعالة لشدة التیار

اذكر ( دون شرح ) الصعوبات التى واجھت راذرفورد فى تصوره لبناء الذرة .

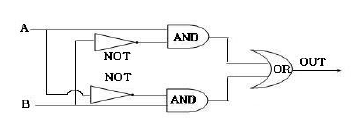

١- أكمل جدول التحقق الآتى للدائرة الموضحة بالرسم .
